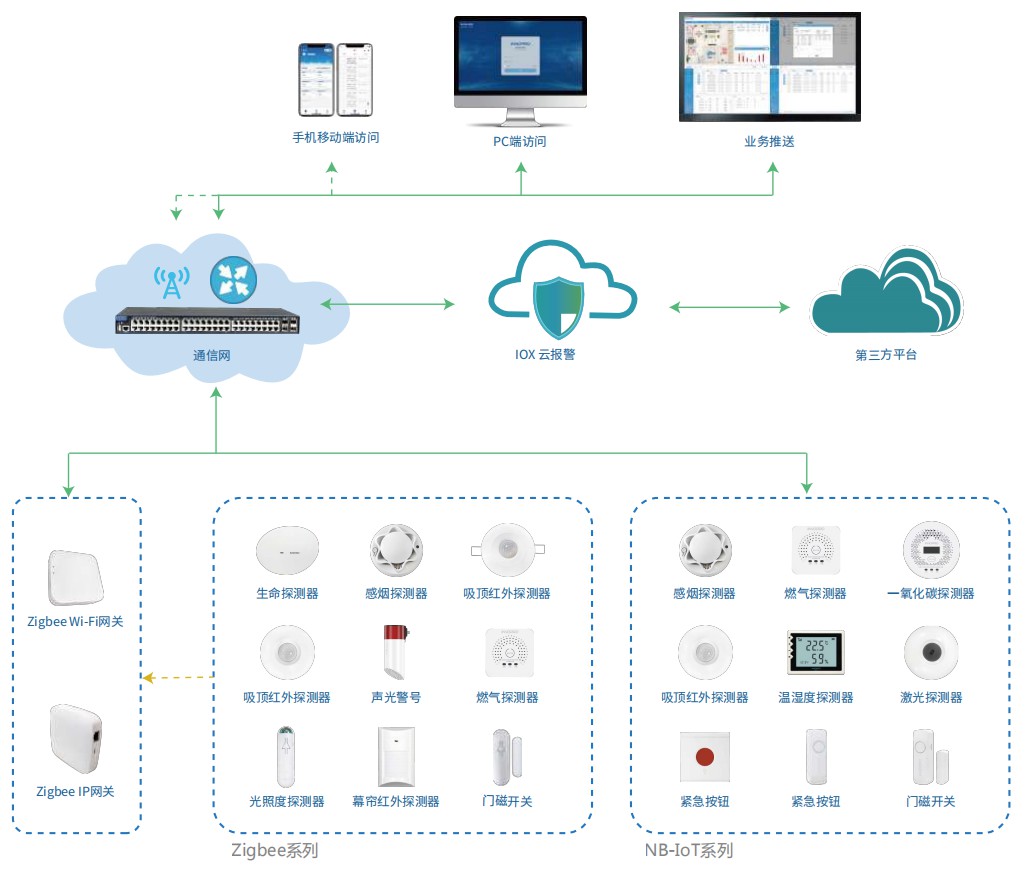

平台采用 “感知 - 传输 - 处理 - 应用” 四层精简架构，各层以 “解决实际消防痛点” 为核心，兼顾设备兼容性、部署便捷性和操作实用性，确保在学校、商场、
工业园区等重点场所能快速落地，实现电气火灾 “探测 - 预警 - 处置” 闭环。
一、感知层：前端数据采集（贴合现场安装场景）

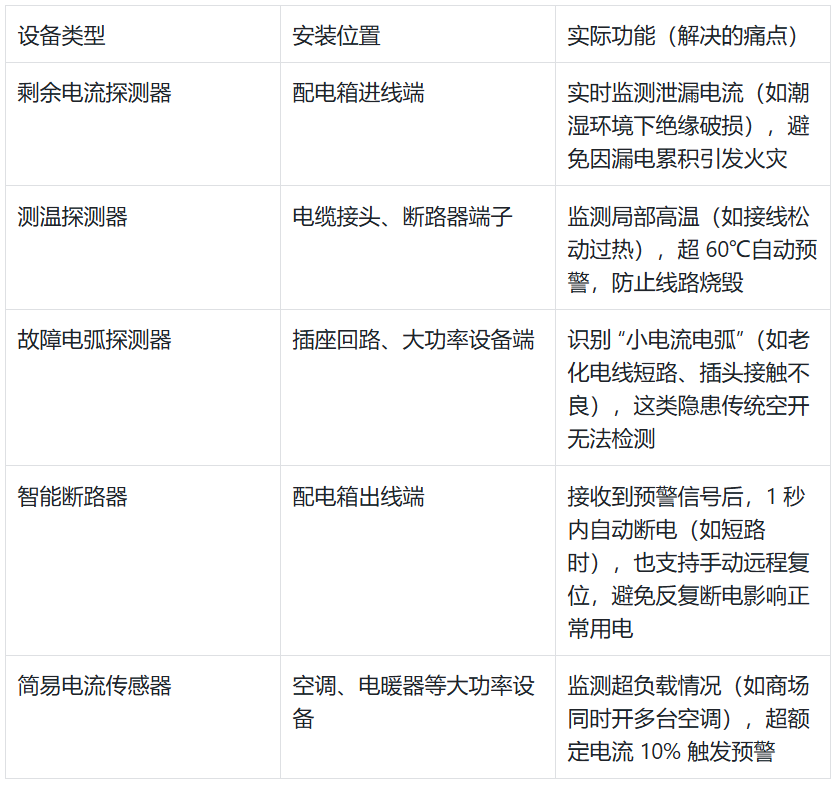

作为数据源头，设备选型以 “小巧易装、抗干扰” 为原则，重点覆盖电气火灾高发隐患点，安装位置贴合现场配电箱、电缆接头等关键区域：

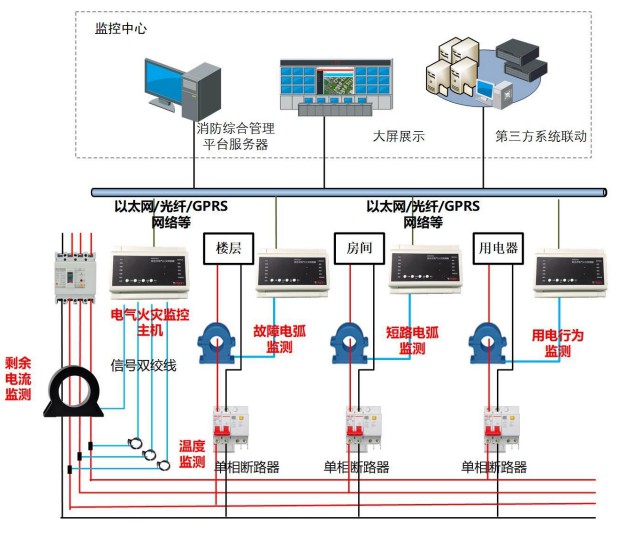

二、网络层：数据传输（适配不同场所部署）
针对不同场所的布线条件，采用 “有线 + 无线” 灵活搭配，降低施工难度，保障数据稳定传输：
有线传输（适合固定建筑）
用 RS485 总线（传输距离 500 米内）连接楼宇内配电箱设备，成本低、抗干扰强（避免商场电梯等设备电磁干扰）；
以太网接入监控中心，适配已有网络，无需额外布线，适合写字楼、学校等有成熟网络的场景。
无线传输（适合分散 / 不便布线场景）
工业园区、仓库等分散点位：用 LoRa 无线模块（覆盖 1 公里内），无需布线，电池供电可续航 1 年，减少运维成本；
偏远区域：用 NB-IoT（依托运营商网络），无需自建基站，适合郊区厂房等无局域网的场景。
协议转换网关（解决设备兼容问题）
支持对接主流厂家设备（如泰和安、海湾等），自动转换 RS232/RS485/CAN 等接口数据，无需更换现有设备，降低改造成本；
具备 “断点续传” 功能：网络中断时，本地缓存 3 天内数据，恢复后自动补传，避免数据丢失。
三、平台层：数据处理（聚焦实际预警需求）
作为核心处理层，不堆砌复杂技术，重点实现 “快速分析、准确预警、便捷管理”，功能贴合监控中心日常工作：
数据接入与过滤：
自动过滤无效数据（如传感器临时波动），避免频繁误报警（比如电压瞬间不稳导致的虚假信号），减轻值班人员负担。
数据存储与分析：
用轻量化数据库（如 MySQL + 时序库）存储数据：历史数据保留 1 年（方便追溯火灾隐患源头），实时数据（电流、温度）每 3 秒更新 1 次；
关键分析逻辑（贴合实际需求）：
短路判断：电流突增超过额定值 3 倍，立即触发报警；
过载判断：电流持续 10 分钟超额定值，推送预警（避免临时大功率设备使用误报）；
温度趋势：20 分钟内温度上升 15℃，即使未超阈值也预警（如接头松动逐步发热）。
基础管理功能：
GPS 校时：每日自动同步北京标准时间，确保报警时间精准（方便消防部门追溯事故时间），日误差≤20ms；
设备管理：支持扫码添加设备（手机扫探测器二维码录入信息），无需手动输参数，降低部署难度。
四、应用层：功能呈现（贴合用户操作习惯）
面向监控中心、消控室、运维人员三类核心用户，设计简洁易用的操作界面，避免复杂操作：
1. 监控中心客户端（双屏显示，高效处置）
主屏（文字信息）：实时显示报警列表（含报警点位、类型、数值，如 “3 楼配电箱 - 温度 72℃”），支持点击报警条目查看历史数据；
副屏（图形信息）：显示电子地图（标注报警点位具体位置，如 “3 楼东侧照明回路”），自动调取附近监控视频，方便值班人员快速确认现场情况。
2. 建筑消控室客户端（本地应急处置）
本地声光报警：报警时设备蜂鸣 + 红灯闪烁，提醒消控室值班人员（避免依赖远程通知延迟）；
简易操作：仅保留 “确认报警”“手动断电”“联系运维” 三个核心按钮，无需培训即可操作，适合保安等非专业人员使用。
3. 移动 APP（运维 / 管理人员便捷使用）
预警推送：报警时手机弹窗 + 短信通知（避免错过紧急情况），支持一键导航到报警点位；
运维功能：扫码查看设备状态（如 “设备运行 280 天 - 需校准”），支持线上派单维修，维修后上传处置照片闭环；
数据查询：按区域查看用电统计（如 “商场 2 楼本月过载预警 3 次”），生成简易报表供管理人员参考。
五、架构落地优势（解决实际问题）
部署快：感知层设备免打孔安装（卡扣式固定），网络层支持利用现有线路，中小场所 1-2 天即可完成部署；
成本低：兼容现有电气设备，无需整体更换，比全新搭建系统成本降低 40%；
误报少：基于趋势分析 + 多参数联动（如温度 + 电流同时异常才报警），误报率低于 5%；
易维护：APP 实时提示设备故障（如 “探测器电量低”），运维人员无需现场巡检，降低维护成本。
